Um banco de carga resistiva testa a potência real (kW) a um fator de potência de 1,0. Esse valor de unidade, um fator de potência de 1, significa que a carga consome apenas potência real. Um banco de carga reativa testa a potência reativa (kVAR) simulando cargas indutivas ou capacitivas, frequentemente a um fator de potência de 0,8. Esses bancos de carga servem a propósitos diferentes, e a distinção importa para qualquer pessoa que realize testes de banco de carga em geradores, sistemas UPS ou outros equipamentos de energia. O tipo errado deixa o equipamento subtestado ou produz resultados enganosos. Uma carga reativa estressa a regulação de tensão e os sistemas de excitação; uma unidade resistiva não consegue. Técnicos que pulam esta etapa arriscam tempo de teste desperdiçado e falsa confiança no equipamento.

Principais Conclusões

• Um banco de carga resistiva testa a potência real (kW) a um fator de potência de 1,0, simulando cargas como luzes e aquecedores.
• Um banco de carga reativa testa a potência reativa (kVAR) a um fator de potência de 0,8, simulando motores e transformadores.
• Bancos de carga resistiva são bons para manutenção rotineira de geradores e prevenção de acúmulo de óleo não queimado (wet stacking).
• Bancos de carga reativa são essenciais para testar a regulação de tensão e sistemas de excitação em sistemas críticos.
• Bancos de carga combinados fornecem o teste mais realista aplicando cargas reais e reativas juntas.

O que é um banco de carga?

Um banco de carga é um dispositivo que aplica uma carga elétrica artificial e controlada a uma fonte de energia. Os engenheiros o utilizam para verificar a capacidade, o desempenho e a confiabilidade sem conectar o equipamento à carga real de uma instalação. A unidade absorve a energia que a fonte produz e a dissipa como calor ou um campo magnético. Esta configuração permite que os técnicos levem um gerador ou sistema UPS à sua saída nominal sob demanda, de forma segura e repetível.

Propósito do teste de banco de carga

O teste de banco de carga confirma que uma fonte de energia pode suportar sua capacidade nominal e funcionar com eficiência. O teste revela problemas operacionais antes que eles venham à tona em serviço. Um gerador ou sistema UPS raramente vê carga plena ou sustentada durante a operação normal, de modo que falhas ocultas podem permanecer latentes até que uma interrupção as exponha. O teste de carga controlado traz essas fraquezas à luz.

A prática oferece vários benefícios concretos:

• Verificar se um gerador sustenta potência total por períodos prolongados, não apenas uma partida com carga leve

• Evitar o acúmulo de óleo não queimado (wet stacking) em unidades a diesel queimando combustível não queimado, carbono e fuligem

• Estressar reguladores de tensão, resfriamento, fornecimento de combustível e subsistemas de escape ao mesmo tempo

• Confirmar a prontidão para locais críticos para a missão, como data centers e hospitais

• Cumprir os mandatos de teste anual da NFPA 110 e obrigações de seguro ou códigos de incêndio

Por que o tipo de carga importa

Bancos de carga resistiva e reativasão os dois principais métodos para testar conjuntos de geradores de espera (standby). O tipo escolhido determina o que o teste realmente prova. Uma unidade resistiva valida a potência real em kW. Uma unidade reativa valida a potência aparente em kVA e a resposta do sistema à corrente atrasada. Nenhuma substitui a outra.

A precisão do teste também depende de como a carga é aplicada. Um plano sólido passa por 25, 50, 75 e 100 por cento da classificação da placa de identificação com tempos de permanência em cada nível. Os procedimentos de teste de banco de carga de conjuntos geradores devem seguir este padrão.

O teste de carga resistiva de geradores de espera prova a capacidade em kW e o comportamento térmico. O teste de carga de um gerador com carga reativa prova a excitação e o controle de tensão. Bancos de carga combinados provam ambos de uma só vez.

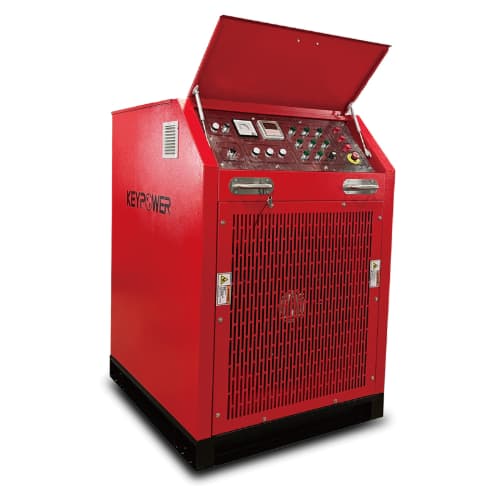

O que é um banco de carga resistiva?

Um banco de carga resistiva converte energia elétrica em calor através de resistores de potência. Esse calor se dissipa por ar ou água, usando meios forçados ou convecção. A unidade apresenta uma carga com fator de potência de 1,0 e simula o consumo de potência real em kW. As cargas resistivas consomem potência real sem qualquer defasagem. Essa simplicidade torna o consumo de energia mais fácil de calcular e gerenciar.

Como funciona

O banco de carga resistiva usa bancos de resistores para puxar corrente em fase com a tensão. Um fator de potência de 1 significa que a carga consome apenas potência real. Cargas puramente resistivas, como iluminação incandescente e elementos de aquecimento resistivo, comportam-se da mesma maneira. O banco percorre níveis de carga para estressar a fonte de energia. Os técnicos monitoram tensão, corrente e temperatura em cada etapa. A unidade avalia a capacidade em kW e o desempenho térmico. Ela não testa efeitos de potência reativa que estressam a regulação de tensão e os sistemas de excitação.

Aplicações do banco de carga resistiva

Bancos de carga resistiva servem a vários objetivos de teste. Os usos comuns incluem:

• Testar geradores na capacidade nominal

• Verificar o desempenho do sistema após a instalação

• Realizar manutenção regular para evitar o acúmulo de óleo não queimado (wet stacking)

O teste de banco de carga com uma unidade resistiva confirma a capacidade em kW. Bancos de carga deste tipo são adequados para verificações de manutenção de rotina. O teste de banco de carga resistiva sozinho deixa os efeitos reativos não testados. Engenheiros que precisam de verificação completa pareiam bancos de carga para cobertura completa.

O que é um banco de carga reativa?

Um banco de carga reativa simula cargas indutivas e/ou capacitivas. Ele converte energia elétrica em um campo magnético em vez de calor. Esse comportamento permite que a unidade teste a capacidade em kVA sob diferentes fatores de potência. O equipamento reproduz a defasagem entre a tensão e a corrente que os dispositivos magnéticos reais criam. Os técnicos o utilizam para verificar como uma fonte de energia lida com a corrente que não permanece em fase com a tensão.

Como Funciona

A unidade combina bobinas de reatores e bancos de capacitores para desfasar a corrente em relação à tensão. Os elementos indutivos fazem a corrente atrasar-se em relação à tensão, enquanto os elementos capacitivos a fazem adiantar-se. A tabela abaixo mostra como cada tipo se comporta.

Ao combinar elementos resistivos, indutivos e capacitivos, o banco de carga reproduz as cargas complexas do mundo real encontradas em sistemas elétricos. Os operadores podem configurar a unidade para fatores de potência indutivos (em atraso) ou capacitivos (em adiantamento). Essa flexibilidade diferencia o teste com banco de carga reativa das verificações puramente resistivas.

Aplicações do Banco de Carga Reativa

Os bancos de carga reativa replicam um fator de potência em atraso ou em adiantamento. Essa capacidade é vital para testes completos de motores e alternadores. O alternador deve manter a tensão estável enquanto a corrente está atrasada, e apenas uma carga reativa expõe uma resposta fraca de excitação. O teste com banco de carga reativa também emula cargas do tipo motor e verifica o fator de potência, o que é importante para o comissionamento de no-breaks (UPS) e data centers.

Um banco de carga reativa não testa um sistema a plena carga por si só. A unidade estressa o lado reativo do desempenho, e não toda a faixa de potência aparente. Os engenheiros combinam bancos de carga indutiva ou capacitiva com unidades resistivas para uma cobertura completa. Usados sozinhos, os bancos de carga reativa confirmam a excitação e a regulação de tensão, mas deixam a capacidade em kW sem comprovação.

Bancos de Carga Resistivos vs Reativos: Principais Diferenças

Fator de Potência e Simulação de Carga

A divisão mais clara entre esses dois tipos de banco de carga está no fator de potência que eles apresentam. Um banco de carga resistivo consome corrente em fase com a tensão e mantém um fator de potência igual a 1. Esse valor unitário significa que a unidade consome apenas potência real, medida em kW. Um banco de carga reativa desfaz a corrente e normalmente opera com um fator de potência em atraso de 0,8. A unidade consome potência reativa, medida em kVAR, e estressa o sistema de excitação de uma forma que uma unidade resistiva não consegue.

Essa diferença molda o que cada teste simula. Um banco de carga resistivo imita iluminação, aquecedores e o componente unitário de cargas de motores. Um banco de carga reativa imita motores, transformadores e outros dispositivos magnéticos. O fator de potência do sistema sob teste, portanto, decide qual unidade diz a verdade sobre o desempenho.

Comparação das Capacidades de Teste

Os dois projetos provam coisas diferentes, e cada um deixa uma lacuna que o outro preenche. O teste com banco de carga resistivo verifica se o grupo gerador produz 100% de saída a um fator de potência de 1,0, confirmando que o motor e o sistema suportam carga total sem superaquecimento. Ele também verifica óleo, combustível e sistemas críticos do motor, e elimina depósitos de carbono para evitar o acúmulo de óleo não queimado (wet stacking). A duração típica do teste chega a até 8 horas, com 18 a 24 horas para alguns requisitos governamentais e militares.

O teste com banco de carga reativa mede a classificação nominal completa em kVA a um fator de potência de 0,8. A carga reativa fornece cerca de 75% da classificação resistiva e opera em paralelo com o banco de carga resistivo. Essa configuração confirma a calibração adequada do compartilhamento de carga e dos sistemas de regulação de tensão em instalações paralelas. Um banco de carga resistivo-reativo de 0,8 fp (pf) cobre, portanto, ambos os lados de uma só vez.

A comparação expõe a limitação central de cada lado. O teste resistivo isolado não revela como um sistema lida com potência reativa. O teste reativo isolado não aplica carga de potência real total. Os bancos de carga reativa também custam mais, por isso os engenheiros os reservam para novas instalações e geradores de reserva críticos com grandes cargas de motores. O kVA do gerador raramente se deteriora uma vez comprovado, o que torna as verificações resistivas de rotina o padrão prático. A escolha entre resistivo e reativo, em suma, resume-se a saber se o teste deve comprovar a capacidade em kW ou o comportamento em kVA sob uma carga indutiva (lagging).

Teste com Banco de Carga Combinado

Por que o Teste Realista Precisa de Ambos

Bancos de carga combinados resistivos/reativos aplicam carga real e reativa juntas. Esta combinação produz a simulação mais realista de condições do mundo real. As cargas de campo raramente ficam em fator de potência unitário. Motores, transformadores e dispositivos magnéticos puxam corrente fora de fase com a tensão. Um teste que ignora esse comportamento conta apenas metade da história.

Uma unidade combinada preenche essa lacuna. O equipamento pode testar em fator de potência não unitário (indutivo/lagging). Ele também pode testar o grupo gerador totalmente na classificação de kVA da placa de identificação a 100%. Resistores e indutores comutam independentemente, para que os operadores possam executar testes apenas resistivos, apenas indutivos ou com fator de potência indutivo variável. Funções capacitivas também estão disponíveis se especificadas. Esta abordagem suporta testes completos de motor e alternador em toda a faixa de potência aparente.

Os benefícios dividem-se em três áreas:

• Teste completo de fator de potência

• Validação realista do sistema

• Conformidade com padrões internacionais

Quando Escolher uma Unidade Combinada

Um banco de carga combinado resistivo e reativo é adequado para trabalhos de comissionamento e sistemas de reserva críticos. Novas instalações com grandes cargas de motores exigem prova de regulação de tensão sob corrente indutiva. Locais com geradores em paralelo precisam de compartilhamento de kVAR verificado. Bancos de carga combinados resistivos/reativos cobrem ambas as necessidades em uma única execução de teste.

A manutenção de rotina raramente justifica o custo extra. Uma unidade puramente resistiva lida bem com a eliminação de acúmulo de carbono e a prevenção de acúmulo de óleo não queimado (wet stacking). Os engenheiros reservam o teste de banco de carga reativa para casos em que a resposta de excitação importa. Locais que esperam perfis de carga variáveis devem ponderar a flexibilidade de uma unidade combinada. A comutação independente de resistores e indutores permite que uma única máquina atenda a vários planos de teste. Os compradores devem confirmar o fator de potência necessário, a faixa de kVA e se projetos futuros precisarão de capacidade capacitiva. Os bancos de carga combinados entregam então valor duradouro em toda a frota de equipamentos.

Um Banco de Carga Resistivo é Suficiente?

Um banco de carga resistivo é suficiente para verificações de capacidade em kW. Ele prova que um gerador sustenta potência real e que os sistemas de motor, resfriamento e combustível resistem ao estresse térmico. Ele deixa os efeitos da potência reativa na regulação de tensão e nos sistemas de excitação sem teste. Essa lacuna importa sempre que o local opera motores, transformadores ou outras cargas magnéticas.

O que o Teste Puramente Resistivo Deixa de Lado

O teste com banco de carga resistivo reproduz cargas de potência real, tais como iluminação e elementos de aquecimento. Ele não reproduz o comportamento da potência reativa. O gerador nunca vê corrente indutiva ou capacitiva, de modo que sua resposta a qualquer uma das condições permanece desconhecida.

Sem o teste com banco de carga reativa, a unidade nunca é avaliada em seu fator de potência nominal. Os impactos na eficiência vinculados ao fator de potência permanecem, portanto, ocultos.

Riscos do Teste Incompleto com Banco de Carga

Testes incompletos produzem resultados de aprovação enganosos. Uma unidade pode funcionar perfeitamente com fator de potência unitário e ainda assim falhar em operação.

A estabilidade de tensão na carga nominal sinaliza a saúde do alternador e do regulador. Reguladores ou enrolamentos do alternador com defeito permanecem sem diagnóstico quando o teste com banco de carga ignora o lado reativo. O comportamento em transição de carga também permanece não confirmado. Os operadores assumem, então, uma falsa confiança para uma eventual interrupção. O emparelhamento de bancos de carga reativa com unidades resistivas elimina essa lacuna.

Escolha Resistiva ou Bancos de Carga Reativa

Adequando o Banco de Carga ao seu Equipamento

O equipamento sob teste define o objetivo do teste, e o objetivo decide o tipo de banco de carga. Um gerador precisa de comprovação de capacidade em kW e regulação de tensão. Um sistema No-Break (UPS) precisa de comprovação de desempenho sob carga distorcida e não linear. Data centers e sites de telecomunicações frequentemente operam geradores em paralelo, o que adiciona o compartilhamento de carga reativa à lista.

Bancos de carga resistivos são adequados para testes de geradores, testes de No-Break (UPS) e manutenção de rotina. Sua construção simples os mantém econômicos para trabalhos preventivos, como a queima de depósitos de carbono. Bancos de carga reativa fornecem cargas indutivas ou capacitivas para sistemas No-Break (UPS), transformadores e motores. As equipes os escolhem onde o fator de potência e o comportamento reativo importam.

Uma unidade resistiva avalia a capacidade em kW de um gerador. Uma unidade reativa testa a capacidade em kVA sob diferentes fatores de potência. Portanto, o teste de geradores se beneficia da capacidade reativa sempre que o comportamento do fator de potência for importante. Locais com geradores em paralelo tornam essa capacidade essencial.

KEYPOWERilustra como um único fornecedor pode abranger ambos os caminhos. Fundada em 1998, a empresa opera uma fábrica com mais de 66.000 metros quadrados e capacidade anual de 5.000 unidades. Sua rede global cobre mais de 100 países e possui certificação OEM, CE e ISO. A KEYPOWER oferece bancos de carga nos tipos resistivo e indutivo, além de geradores a diesel de 6 kVA a 4375 kVA, compatíveis com Cummins, Perkins, MTU, Volvo e outras marcas de motores.

Perguntas a fazer antes de comprar

Os compradores devem primeiro confirmar a classificação contínua de kW e kVA. Em seguida, devem verificar a faixa de tensão e frequência, o tamanho mínimo do degrau de carga, o ciclo de trabalho, o método de resfriamento, a portabilidade e as necessidades de registro de dados. Esses detalhes determinam se a unidade corresponde ao plano de teste sem superaquecimento ou desempenho insuficiente.

O fator de potência merece sua própria linha de questionamento. A maioria dos geradores a diesel é classificada em FP 0,8, e a relação kW = kVA × FP faz a conversão entre os dois. O FP atrasado (indutivo) vem de cargas indutivas, como motores e transformadores, e os geradores lidam com ele de forma eficiente. O FP adiantado (capacitivo) vem de cargas capacitivas, como bancos de capacitores e baterias, e pode causar instabilidade de tensão. Os compradores devem confirmar o tipo de FP da carga e consultar um engenheiro eletricista para evitar incompatibilidade entre a classificação do gerador e a carga conectada.

Uma breve lista de verificação mantém a conversa produtiva:

• A cobertura de kW/kVA corresponde às necessidades atuais de teste e ela pode ser expandida?

• A unidade é classificada para regime contínuo ou intermitente?

• As proteções contra superaquecimento, sobrecarga e curto-circuito estão incluídas?

• São fornecidos relatórios de teste, certificados e manuais?

• Há suporte disponível para compra, aluguel ou terceirização?

Para a manutenção de geradores, um banco de carga resistivo é normalmente a escolha mais comum. Ele aplica potência real, verifica a saída sob carga e suporta verificações térmicas. Se a aplicação também exigir validação de fator de potência ou no-break (UPS), os compradores devem perguntar sobre um modelo reativo ou resistivo-reativo. Essa única pergunta separa uma compra adequada da compra certa.

Um banco de carga resistivo testa a potência real a um fator de potência de 1,0. Um banco de carga reativo testa a potência reativa a um fator de potência de 0,8. Unidades combinadas oferecem a simulação mais realista.

A escolha certa depende do equipamento e dos objetivos de teste. Um gerador que precise apenas de verificação de kW pode ser adequado para uma unidade resistiva. Sistemas críticos com grandes cargas de motor frequentemente exigem testes de carga reativa também.

Os leitores devem primeiro avaliar as necessidades de sua aplicação. Em seguida, podem consultar um especialista para confirmar a configuração correta. Os bancos de carga variam em classificação e fator de potência, portanto, a orientação de especialistas evita uma incompatibilidade dispendiosa. Entre em contato com um fornecedor qualificado para obter uma recomendação personalizada.

FAQ

Qual tipo de banco de carga é adequado para a manutenção rotineira de geradores?

Um banco de carga resistivo atende à maioria dos trabalhos de manutenção rotineira. Ele aplica potência real a um fator de potência de 1,0, verifica a saída de kW e elimina os depósitos de carbono que causam o acúmulo de umidade (wet stacking). As equipes reservam os testes reativos para o comissionamento ou locais com grandes cargas de motor.

Um banco de carga reativa pode substituir uma unidade resistiva?

Não. Um banco de carga reativa sobrecarrega a excitação e a regulação de tensão a um fator de potência indutivo, geralmente 0,8. Ele não aplica uma carga de potência ativa completa por conta própria. A verificação completa requer ambos os tipos, seja como unidades separadas ou como uma máquina combinada.

Qual fator de potência um comprador deve especificar?

A maioria dos geradores a diesel possui uma classificação na placa de identificação em FP 0,8. Os compradores devem corresponder o banco de carga a essa classificação e confirmar se o local opera cargas indutivas, como motores e transformadores. Um engenheiro eletricista pode confirmar a configuração correta antes da compra.

Como o teste de banco de carga apoia a conformidade com a norma NFPA 110?

A norma NFPA 110 exige o teste anual de sistemas de suprimento de energia de emergência. O teste de banco de carga fornece a carga controlada e mensurável que essa norma espera. Uma unidade resistiva cobre as verificações de kW, e uma unidade combinada adiciona a verificação reativa para instalações críticas.

A KEYPOWER fornece ambos os tipos de banco de carga?

Sim. A KEYPOWER oferece bancos de carga dos tipos resistivo e indutivo. A empresa também fabrica geradores a diesel de 6 kVA a 4375 kVA, compatíveis com motores Cummins, Perkins, MTU e Volvo. Sua rede global abrange mais de 100 países.
