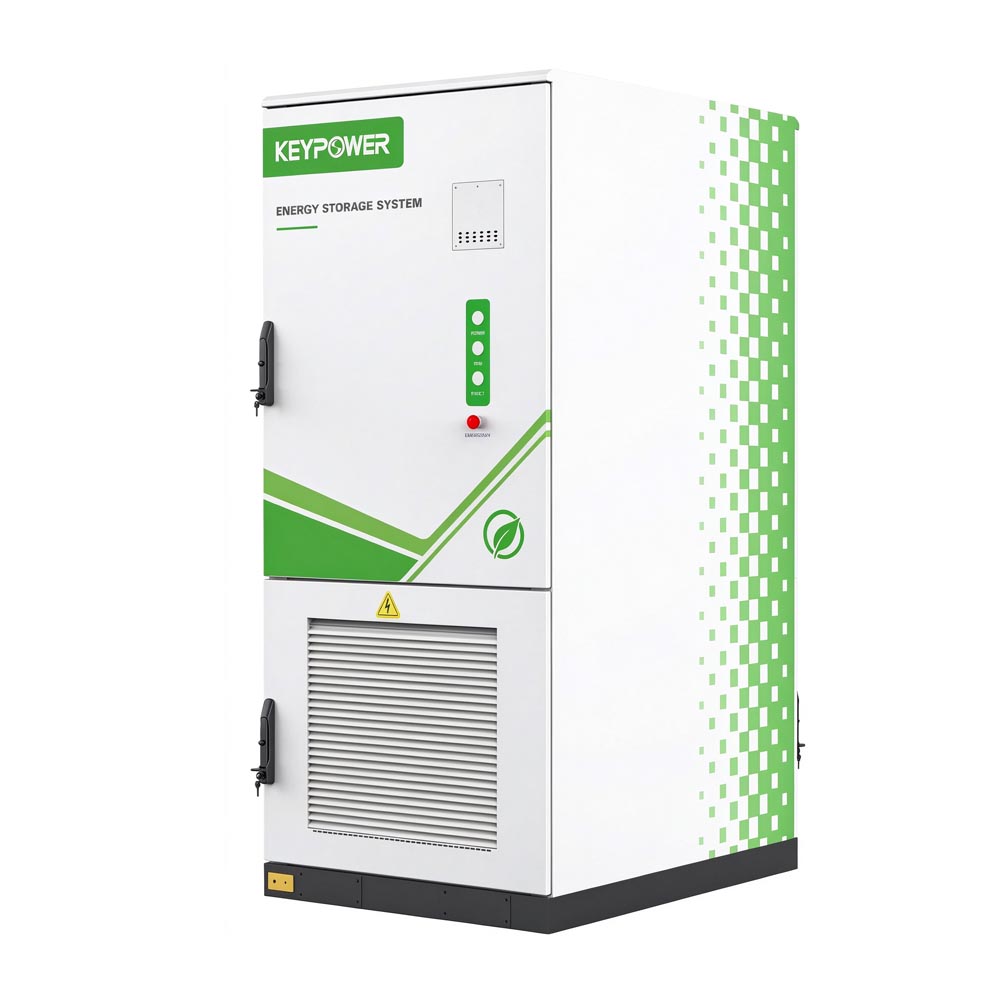

Gabinete ESS tudo-em-um KPES-125/261L

Geral Eficiência de ida e volta máx. 89% Vida útil do ciclo ≥8.000 ciclos Comunicação Modbus TCP/IP Sistema de supressão de incêndio Sistema de aerossol + sistema de pulverização de água Classificação de proteção IP55 Resfriamento Resfriamento líquido + resfriamento por ar forçado Temperatura de operação -25℃~55℃ (Redução de potência após 45℃) Classificação atmosférica C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Ruído ≤80 dB Altitude 3000m (Redução de potência acima de 2000m) Dimensões (L×P×A) 6.058 x 2.438 x 2.591 mm Peso 28t Segurança / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Código de rede EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Lado CA   Potência de saída nominal 1000 kW Tensão CA nominal 400 V Faixa de tensão CA ±15% Tipo de rede 3W+N+PE Frequência nominal 50 Hz / 60 Hz Fator de potência 0.99 / -1 ~ +1 THDi ≤3% Relação CC Lado CC   Tipo de célula LFP / 314 Ah Configuração do pacote 48.2 kWh / 1P48S Configuração do sistema 2170 kWh / 9P240S Tensão nominal CC 768 V Faixa de tensão CC 672 ~ 864 V Taxa máx. de carga/descarga 0.5P Profundidade máx. de descarga 100% (25 ± 2 ℃) ​

Geral Eficiência ≥90% Taxa de Carga/Descarga 0.5P Máx. DoD 95% (25±2℃) Vida Útil em Ciclos ≥8000 Ciclos Grau de Proteção IP55 Resfriamento Resfriamento por Ar Forçado Temperatura de Operação -25~55℃ Umidade 0~95%UR, sem condensação Altitude ≤2000m (redução de potência acima de 2.000m) Dimensões (L×P×A) 8000 x 1200 x 2100 mm Peso 1.2t Segurança / EMC Aerossol Conectividade Ethernet/RS485 Conformidade UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Código de Rede G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Saída CA   Potência Nominal 30 kW                         40 kW                         50 kW Potência Máx. 30 kVA                        40 kVA                        50 kVA Tensão Nominal 400Vac / 3P+N+PE Frequência Nominal 50Hz / 60Hz THDi Razão CC Fator de potência 0,8 adiantado ~ 0,8 atrasado Entrada FV   Potência de entrada recomendada máx. 60 kW                          80 kW                          100 kW            Tensão FV 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Corrente de entrada MÁX. 40A×3                          40A×4                          40A×4     Entrada da bateria   Tipo de célula LFP / 314 Ah Sistema de bateria 1P120S Energia nominal 120,58 kWh Tensão nominal 384 V Faixa de tensão 336 ~ 432 V ​

Item Tipo de célula LFP 314 Ah Configuração do pack 104,5 kWh / 1P104S Configuração do sistema 5,015 MWh / 12P416S Tensão CC nominal 1331,2 V Faixa de tensão CC 1165 ~ 1498 V Taxa máx. de carga/descarga 0,5P Profundidade máx. de descarga 100% 25 ±2 ℃ Vida útil em ciclos ≥8.000 ciclos Sistema de supressão de incêndio Sistema de aerossol + sistema de aspersão de água Grau de proteção IP55 Resfriamento Resfriamento líquido + resfriamento por ar forçado Temperatura de operação -25℃~55℃ (redução de potência acima de 45℃) Grau de anticorrosão C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Altitude 3000 m Dimensões (L×P×A) 6.058×2.438×2.896 mm Peso 41,8 t Segurança/EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

ESPECIFICAÇÕES   Modelo: KPLB-125   Capacidade: 100kW/125kVA   Tipo de carga: Resistiva e indutiva   Fator de potência: 0-1.0   Número de ventiladores: 4   Dimensão (mm): 1560*1310*1650   Peso (kg): 1600​

ESPECIFICAÇÕES   Modelo: KPLB-2700   Capacidade: 2700kW   Tipo de carga: Resistiva   Fator de potência: 1   Número de ventiladores: 8   Dimensão (mm): 6058*2438*2591   Peso (kg): 8500​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-C438P   Potência principal (kW/kVA): 350/438   Potência de emergência (kW/kVA): 380/475   Consumo de combustível a 100% (L/H): 88.8     MOTOR：   Alimentado por: Cummins   Modelo do motor: 6ZTAA13-G4     ALTERNADOR：   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-W20P   Potência principal (kW/kVA): 16/20   Potência de reserva (kW/kVA): 18/22.5   Consumo de combustível a 100% (L/H): 6.2     MOTOR:   Alimentado por: Weichai   Modelo do motor: WP2.3D25E200     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23        ​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 60Hz   Modelo: KPX-D688P   Potência principal (kW/kVA): 550/687.5   Potência de emergência (kW/kVA): 600/750   Consumo de combustível a 100% (L/H): 141.56     MOTOR:   Alimentado por: Deutz   Modelo do motor: HC12V132ZL-LAG1B     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​
