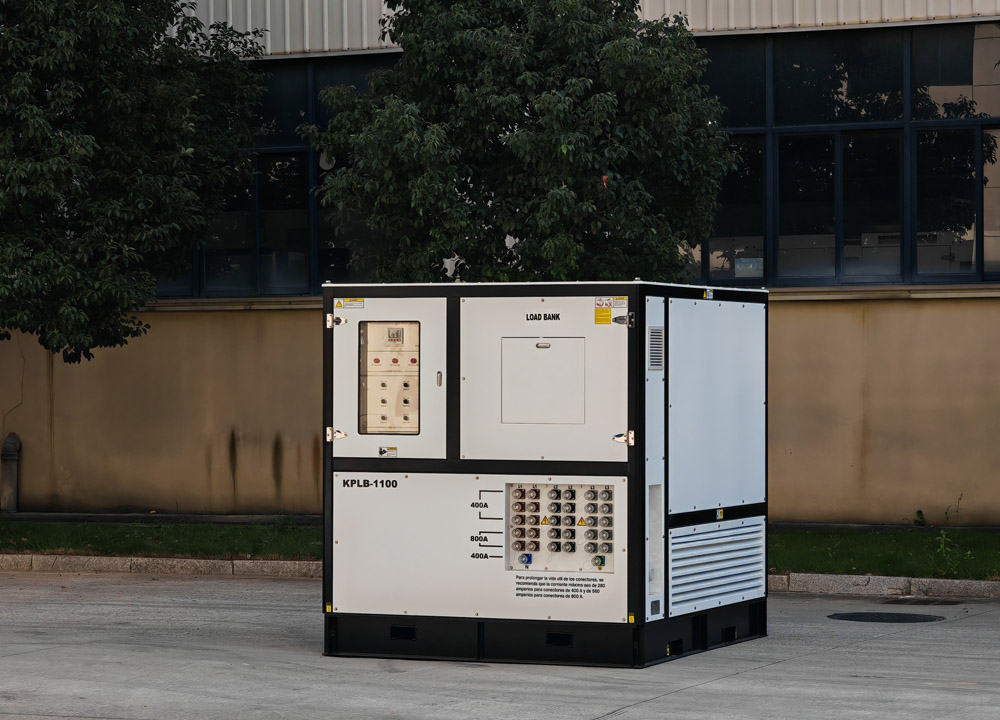

No campo de testes de energia e equipamentos elétricos, ouvimos frequentemente falar do "banco de carga artificial". Muitas pessoas perguntam-se: por que razão um dispositivo que consome eletricidade é chamado de "carga artificial"? Qual é a diferença entre ele e as "cargas reais" que usamos diariamente, como lâmpadas, motores e eletrodomésticos?

Na verdade, o núcleo de uma carga artificial não é o "consumo inútil de energia", mas sim a simulação precisa. Os equipamentos elétricos reais funcionam em condições complexas e variáveis. Um banco de carga artificial, utilizando os três componentes elétricos básicos — resistor (R), indutor (L) e capacitor (C) —, replica as características elétricas de várias cargas, proporcionando um "check-up em todas as condições de operação" para grupos geradores, sistemas UPS, transformadores, quadros elétricos e muito mais.

As três cargas artificiais RLC têm, cada uma, o seu próprio papel, complementando-se mutuamente para cobrir a grande maioria dos cenários de carga em sistemas elétricos. Neste artigo, explicaremos em linguagem simples a lógica de funcionamento, as diferenças de características e as aplicações práticas destas três cargas artificiais fundamentais, para que possa compreender a lógica essencial por trás dos testes elétricos.

I. A Base: Carga Resistiva Pura – O "Consumidor Estável de Energia" dos Sistemas Elétricos

A carga resistiva é o tipo de carga mais básico e comummente utilizado num banco de carga, sendo o mais próximo da compreensão do público geral sobre o consumo de energia, correspondendo a dispositivos puramente resistivos do dia a dia, como termoacumuladores elétricos, lâmpadas incandescentes e elementos de aquecimento elétrico.

O seu princípio de funcionamento é simples e direto, seguindo a lei de Joule: quando a corrente passa por elementos resistivos de potência especialmente concebidos, a energia elétrica é 100% convertida em calor, que é depois dissipado para o ar através de sistemas de refrigeração, como ventoinhas e grelhas de dissipação de calor, consumindo assim de forma estável a potência ativa debitada pela fonte de alimentação sob teste. Todo o processo não gera qualquer campo magnético, não armazena energia elétrica e limita-se a consumir energia.

Em termos de características elétricas, a tensão e a corrente de uma carga resistiva estão perfeitamente em fase, sem qualquer desfasamento. O fator de potência é sempre 1 e o estado de funcionamento é extremamente estável. Os engenheiros podem controlar com precisão o consumo de energia ajustando o número de estágios de resistores ligados em paralelo, simulando condições de funcionamento em regime permanente da fonte de alimentação.

Nos testes reais, as cargas resistivas destinam-se principalmente à verificação básica da estabilidade da fonte de alimentação. Por exemplo, são utilizadas para testar a estabilidade de tensão e frequência de grupos geradores sob condições de sem carga, plena carga e sobrecarga, para verificar a capacidade de alimentação contínua de sistemas UPS e para remover depósitos de carbono em geradores que funcionaram com pouca carga durante longos períodos. Qualquer teste que exija a medição da potência ativa nominal e da capacidade de suporte de carga em regime permanente de uma fonte de alimentação depende de cargas resistivas.

II. O Elemento Dinâmico: Carga Indutiva Pura – Simular o "Consumo de Energia por Campo Magnético" de Equipamentos Industriais

A maioria dos equipamentos industriais no nosso dia a dia não é puramente resistiva. Bombas, ventoinhas, compressores, motores e outros dispositivos com bobinas exibem características de carga indutiva durante o funcionamento. A carga artificial indutiva é especificamente concebida para replicar essas cargas industriais.

O componente principal de uma carga indutiva é uma bobina de cobre isolada, e a sua lógica de funcionamento é completamente diferente da de uma carga resistiva. Em vez de converter diretamente a energia elétrica em calor, utiliza o princípio da indução eletromagnética – após a energização, estabelece um campo magnético alternado ao redor da bobina, e a manutenção contínua deste campo magnético consome energia elétrica. Este tipo de consumo é potência reativa, que não realiza trabalho real, mas é, ainda assim, uma forma indispensável de carga nos sistemas elétricos.

A característica elétrica mais marcante de uma carga indutiva é que a corrente fica atrasada em relação à tensão, gerando potência reativa indutiva e diminuindo o fator de potência global do circuito. Simplificando, a tensão atinge o seu pico primeiro e a corrente fica atrasada durante algum tempo antes de a alcançar – uma característica comum das redes elétricas industriais.

O seu valor de teste reside principalmente na simulação de condições operacionais industriais. Enquanto as cargas resistivas ordinárias apenas conseguem testar condições ideais de regime permanente, as cargas indutivas conseguem simular o impacto indutivo do arranque de motores e do funcionamento de grandes equipamentos, testar a adaptabilidade das fontes de alimentação a condições de corrente atrasada e baixo fator de potência, e verificar a estabilidade operacional de geradores e redes elétricas sob cargas industriais complexas – ajudando a evitar oscilações de tensão e baixa eficiência de alimentação após a instalação real.

III. O Compensador: Carga Capacitiva Pura – O "Ajustador de Fase" dos Sistemas Elétricos

A carga capacitiva é a mais singular das três. Os equipamentos elétricos do dia a dia raramente apresentam características puramente capacitivas. O seu papel principal não é simplesmente simular cargas, mas sim compensar desvios de fase na rede elétrica e equilibrar as condições de energia – é a "ferramenta de calibração" dos testes elétricos.

O princípio fundamental de uma carga capacitiva é o armazenamento de carga e libertação alternada. O próprio capacitor não consome potência ativa. Após a energização, armazena rapidamente a carga; durante os semiciclos positivos e negativos alternados da CA, liberta a carga e devolve a corrente ao circuito, completando um ciclo periódico de carga e descarga. Todo o processo quase não envolve perda de energia, produzindo apenas potência reativa capacitiva.

Em termos de características elétricas, a carga capacitiva é exatamente o oposto da carga indutiva, apresentando a corrente avançada em relação à tensão. Anula eficazmente o atraso da corrente causado por cargas indutivas, aumenta o fator de potência do circuito e equilibra as diferenças de fase na rede.

Nos testes reais, as cargas capacitivas são maioritariamente utilizadas para testes de otimização da rede e verificações de condições operacionais não padrão. Por um lado, podem simular cenários de carga capacitiva para testar a capacidade de adaptação de fase de fontes de alimentação de precisão e reguladores de tensão. Por outro lado, podem ser combinadas com cargas indutivas para testes de compensação do fator de potência, calibrando a precisão da regulação de potência reativa de grupos geradores e quadros elétricos. Isto resolve problemas comuns em redes industriais, como o baixo fator de potência e as elevadas perdas de energia, garantindo o funcionamento eficiente do sistema elétrico.

IV. Cargas RLC Combinadas: Reproduzir Cenários Elétricos Complexos do Mundo Real

A partir dos princípios dos três tipos de carga individuais, fica claro que cada um tem as suas limitações e que nenhum tipo isolado pode representar totalmente o consumo de energia do mundo real. Na prática, as cargas em fábricas, edifícios e centros de dados são misturas de elementos resistivos, indutivos e capacitivos. É por isso que os bancos de carga de gama alta adotam projetos RLC combinados.

O resistor consome potência ativa, simulando a carga elétrica base. O indutor simula cargas indutivas convencionais, como motores industriais, replicando características de atraso. O capacitor fornece compensação de fase para corrigir desvios da rede. Ao ajustar as proporções dos três elementos conforme necessário e trabalhando em conjunto, eles podem simular com precisão fatores de potência em toda a faixa de 0–1, reproduzindo perfeitamente ambientes de energia complexos em aplicações residenciais, industriais, de centros de dados e outras.

Tais bancos de carga artificial combinados também são equipamentos essenciais para testes de aceitação em fábrica de grupos geradores, validação completa de sistemas UPS, depuração de modificações na rede e inspeções anuais de fontes de alimentação de reserva. Eles permitem verificações abrangentes de parâmetros-chave, como capacidade de carga, precisão da regulação de tensão, resistência a impactos e adaptabilidade de potência reativa, ajudando a identificar preventivamente possíveis falhas antes da operação real.
