Um gerador pode dar partida com sucesso durante uma inspeção de rotina, mas isso não significa necessariamente que ele possa fornecer sua potência nominal quando ocorrer uma emergência.Teste de banco de carga em geradores verifica se um gerador pode operar sob uma carga elétrica controlada, manter uma saída estável e funcionar de forma confiável em condições exigentes.
Este guia explica o procedimento de teste de banco de carga de geradores, desde a preparação pré-teste e aplicação de carga até o monitoramento de desempenho e o relatório final. Ele também aborda erros comuns de teste e os principais fatores a serem considerados ao selecionar um banco de carga adequado para sistemas de energia de emergência, instalações industriais e data centers.
O teste de banco de carga em geradores é um procedimento que aplica uma carga elétrica controlada a um gerador para avaliar seu desempenho operacional. Um banco de carga simula a demanda que o equipamento elétrico normalmente imporia ao gerador, permitindo que os técnicos testem a fonte de energia sem depender inteiramente da carga real da instalação.
Durante o teste, os técnicos podem monitorar a tensão de saída, a frequência, a corrente, a potência ativa e outros parâmetros operacionais. Dependendo do equipamento e dos objetivos do teste, eles também podem avaliar a temperatura do motor, a pressão do óleo, o consumo de combustível, as condições dos gases de escape e a resposta do gerador às mudanças de carga.
Para geradores a diesel de emergência, o teste de banco de carga é particularmente útil porque essas unidades podem passar longos períodos funcionando com cargas leves ou permanecendo ociosas. Um teste controlado ajuda a identificar problemas de desempenho que podem não aparecer durante uma simples inspeção de partida.
A KEYPOWER fornece soluções de bancos de carga resistivos para testes de geradores. A configuração apropriada depende da classificação do gerador, das características elétricas, do ambiente operacional e das condições de teste necessárias.
O teste de banco de carga ajuda a determinar se um gerador pode funcionar sob condições operacionais definidas, em vez de simplesmente confirmar que ele dá partida. Seus principais benefícios incluem os seguintes.
Para instalações críticas, incluindo hospitais, plantas industriais e data centers, essas informações apoiam o planejamento de manutenção e ajudam a reduzir o risco de falhas de energia inesperadas. A KEYPOWER também aborda testes de geradores em suas data center power solutions, onde a confiabilidade da energia de backup é especialmente importante.
A sequência exata de teste depende das instruções do fabricante do gerador, das normas aplicáveis, do projeto do banco de carga e dos requisitos de comissionamento ou manutenção. O procedimento a seguir fornece uma estrutura geral para o planejamento de testes.
Antes de aplicar uma carga, revise a placa de identificação do gerador, a saída nominal, a tensão, a frequência, a configuração de fases e as condições operacionais permitidas. Confirme se o teste tem a intenção de verificar o desempenho em standby, a operação contínua, os requisitos de comissionamento ou a condição de manutenção.
Inspecione o gerador, o banco de carga, os cabos, os conectores, os dispositivos de proteção e os arranjos de aterramento. Verifique os fluidos do motor, o sistema de arrefecimento, o suprimento de combustível e a bateria de partida de acordo com as instruções do fabricante.
Verifique se a capacidade nominal e a configuração elétrica do banco de carga são adequadas para o gerador. O local do teste também deve fornecer ventilação adequada, descarga segura de gases de escape, fluxo de ar de resfriamento suficiente e acesso controlado para o pessoal.
Antes de conectar o equipamento, isole os circuitos elétricos relevantes e siga os procedimentos aprovados de bloqueio/etiquetagem e segurança elétrica. As conexões e operações de manobra devem ser realizadas por pessoal qualificado, utilizando as instruções do fabricante do equipamento.
Dê partida no gerador de acordo com o procedimento operacional do fabricante e permita que ele atinja a condição operacional especificada. Antes de aplicar uma carga significativa, registre a tensão inicial, a frequência, a temperatura do motor, a pressão do óleo e quaisquer outras medições de linha de base necessárias.
Confirme se o gerador opera normalmente e se não há alarmes ativos, vibração anormal, condições incomuns de exaustão ou vazamentos de fluidos. Se uma condição anormal for detectada, investigue-a antes de continuar.
As medições de linha de base fornecem uma referência para avaliar alterações durante as etapas de carga subsequentes. Elas também são úteis ao comparar os resultados dos testes ao longo do tempo.
Assim que as verificações iniciais forem concluídas, conecte o banco de carga usando o procedimento de conexão elétrica aprovado. Confirme a configuração da fiação, a sequência de fases quando aplicável, a tensão nominal e as configurações de proteção antes de aplicar a carga.
Uma sequência de teste ilustrativa comum usa etapas de carga de 25%, 50%, 75% e 100% da potência ativa nominal do gerador. Essas porcentagens são exemplos, não requisitos universais. A sequência real, a duração em cada etapa e a carga máxima de teste devem seguir as instruções do fabricante do gerador e o plano de teste aprovado.
| Etapa de carga ilustrativa | Principais verificações |
|---|---|
| carga de 25% | Resposta inicial, tensão, frequência e condições anormais de operação. |
| carga de 50% | Estabilidade de saída, equilíbrio de corrente e condição de operação do motor. |
| carga de 75% | Comportamento térmico, regulação de tensão, estabilidade de frequência e desempenho do sistema de combustível. |
| carga de 100% | Capacidade com carga nominal e conformidade com os limites de desempenho especificados. |
Em cada etapa, permita que o gerador se estabilize pelo período definido no plano de teste. Registre a carga real, a tensão, a frequência, a corrente e os parâmetros relevantes do motor antes de aumentar ainda mais a carga.
Não aplique automaticamente uma sobrecarga de 110%. O teste de sobrecarga só deve ser realizado quando o gerador e o banco de carga forem explicitamente classificados para a condição necessária e o procedimento aplicável o permitir.

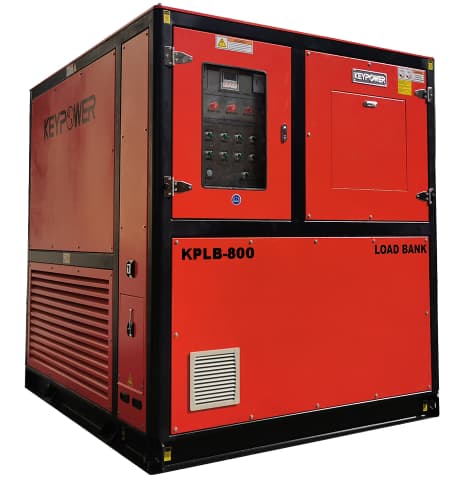

Para sistemas de maior capacidade, selecionar um banco de cargas com classificações de potência e capacidades de controle adequadas é essencial. Explore as opções de teste com banco de carga de 800 kW da KEYPOWER para ver um exemplo da faixa de capacidade disponível.
Uma vez aplicada cada etapa de carga, monitore a saída elétrica e a condição de funcionamento do motor durante o período de teste necessário. O objetivo não é simplesmente atingir a carga-alvo, mas verificar se o gerador mantém um desempenho aceitável enquanto opera com essa carga.
As medições importantes incluem:
Os limites de aceitação devem vir das especificações do gerador, da norma de teste aplicável e dos requisitos de comissionamento ou manutenção. Não há um único desvio de tensão ou limite de temperatura que seja adequado para todos os modelos de geradores.
Após concluir o teste planejado, reduza a carga na sequência especificada pelo procedimento de teste. Desconecte o banco de carga usando o método de comutação aprovado e permita que o gerador esfrie ou funcione sem carga quando exigido pelo fabricante.
Siga o procedimento de desligamento prescrito, isole o equipamento e verifique se todos os componentes estão seguros para inspeção. Não desconecte cabos nem abra gabinetes elétricos enquanto estiverem energizados.
Assim que o sistema for desligado com segurança, inspecione as conexões, os cabos, os caminhos de ventilação e o equipamento em busca de sinais de superaquecimento ou danos. Quaisquer achados anormais devem ser documentados e tratados antes que o gerador retorne ao serviço.
Um relatório útil de teste de banco de carga deve mostrar como o gerador se comportou em cada nível de carga e se os valores medidos atenderam aos critérios de aceitação aplicáveis.
| Parâmetro | O que ajuda a avaliar |
|---|---|
| Tensão | Regulação de tensão e estabilidade de saída. |
| Frequência | Regulação da velocidade do motor e resposta a alterações de carga. |
| Corrente e potência | Demanda elétrica real e carga por fase. |
| Temperatura e pressão do óleo | Desempenho de resfriamento e lubrificação do motor. |
| Resposta à carga e tempo de recuperação | Como o gerador responde à aplicação e remoção de carga. |
Se uma medição estiver fora do seu limite especificado, reveze os dados registrados e investigue a causa antes de declarar o teste bem-sucedido. Problemas potenciais podem envolver o regulador de tensão, o controle de velocidade do motor, o sistema de arrefecimento, o suprimento de combustível, as conexões elétricas ou a configuração de carga do gerador.
Um teste bem-sucedido deve ser apoiado por medições documentadas e uma comparação explícita com os critérios de aceitação aplicáveis. Atingir simplesmente 100% de carga não estabelece, por si só, que todos os aspectos do desempenho do gerador são satisfatórios.
O banco de carga correto depende da potência nominal do gerador, do tipo de carga elétrica a ser simulada, da duração do teste e das condições do local.
A KEYPOWER oferece bancos de carga resistivos e soluções de bancos de carga indutivos para diferentes requisitos de teste. A seleção final deve ser baseada nas condições de teste necessárias e não apenas na classificação de potência.
Mesmo quando o equipamento correto está disponível, um planejamento de teste inadequado pode produzir resultados não confiáveis ou criar riscos de segurança evitáveis.
Um procedimento consistente, pessoal qualificado, equipamento adequado e um relatório de teste completo ajudam a tornar o teste de banco de carga de gerador mais fiável e repetível.
A frequência dos testes depende das recomendações do fabricante do gerador, dos regulamentos aplicáveis, das condições de funcionamento e do plano de manutenção da instalação. Os sistemas de reserva críticos podem ter cronogramas específicos de inspeção e teste. Siga os requisitos aplicáveis à instalação em vez de assumir que um único intervalo se adapta a todos os geradores.
Uma sequência ilustrativa comum é de 25%, 50%, 75% e 100% da potência ativa nominal. Os passos de carga reais e os tempos de retenção dependem do objetivo do teste, das especificações do gerador, das normas aplicáveis e do procedimento aprovado.
Não existe uma duração de teste universal. O tempo necessário depende da potência nominal do gerador, da finalidade do teste, da carga de funcionamento, dos requisitos de estabilização térmica e dos critérios de aceitação aplicáveis. Siga as instruções do fabricante e o plano de teste aprovado.
Sim. Um banco de carga resistivo com a classificação adequada pode aplicar uma carga elétrica ativa controlada a um gerador a diesel. Pode ajudar a verificar a saída de potência ativa e a avaliar o comportamento da tensão, da frequência e do motor sob carga. Poderá ser necessário equipamento adicional ou um banco de carga combinado quando o desempenho da potência reativa também tiver de ser testado.
Um relatório deve identificar o gerador e o banco de carga, registar as condições de teste e os passos de carga, documentar a tensão, a frequência, a corrente, a potência, as leituras relevantes do motor e quaisquer alarmes ou observações anormais, e comparar os resultados com os critérios de aceitação aplicáveis. O relatório também deve registar o resultado final do teste e quaisquer ações corretivas recomendadas.
Um procedimento de teste de banco de carga de gerador bem planeado ajuda a verificar a saída de potência, a avaliar a estabilidade de funcionamento e a identificar potenciais problemas antes de um gerador ser chamado a suportar cargas críticas. Os resultados mais fiáveis provêm de equipamento adequado, aplicação de carga controlada, medições precisas e critérios de aceitação claramente definidos.
Para fabricantes de geradores, equipas de manutenção, empreiteiros e operadores de instalações, selecionar o banco de carga certo é uma parte importante deste processo. Explore KEYPOWER power equipment solutions ou contacte a equipa para discutir a capacidade do banco de carga, a configuração elétrica e os requisitos de teste para a sua aplicação.
