Contêiner de armazenamento de bateria com refrigeração líquida KPBS-5015L

Geral Eficiência de ida e volta máx. 89% Vida útil do ciclo ≥8.000 ciclos Comunicação Modbus TCP/IP Sistema de supressão de incêndio Aerossol Classificação de proteção IP55 Refrigeração Refrigeração líquida + refrigeração por ar forçado Temperatura de operação -25℃~55℃ (Redução de potência acima de 45℃) Classificação atmosférica C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Ruído ≤75 dB Altitude 3000m (Redução de potência acima de 2000m) Dimensões (L×P×A) 1.050 x 1.350 x 2.400 mm Peso 2.600 kg Segurança / EMC UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Código de rede EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Lado CA   Potência de saída nominal 125 kW Tensão CA nominal 400 V Faixa de tensão CA ±15% Tipo de rede 3W+N+PE Frequência nominal 50 Hz / 60 Hz Fator de potência 0.99 / -1 ~ +1 THDi ≤3% Razão CC Lado CC   Tipo de célula LFP / 314 Ah Configuração do pack 52.2 kWh / 1P52S Configuração do sistema 261 kWh / 1P260S Tensão CC nominal 832 V Faixa de tensão CC 728 ~ 936 V Taxa máx. de carga/descarga 0.5P Profundidade máx. de descarga 100% (25 ± 2 ℃) ​

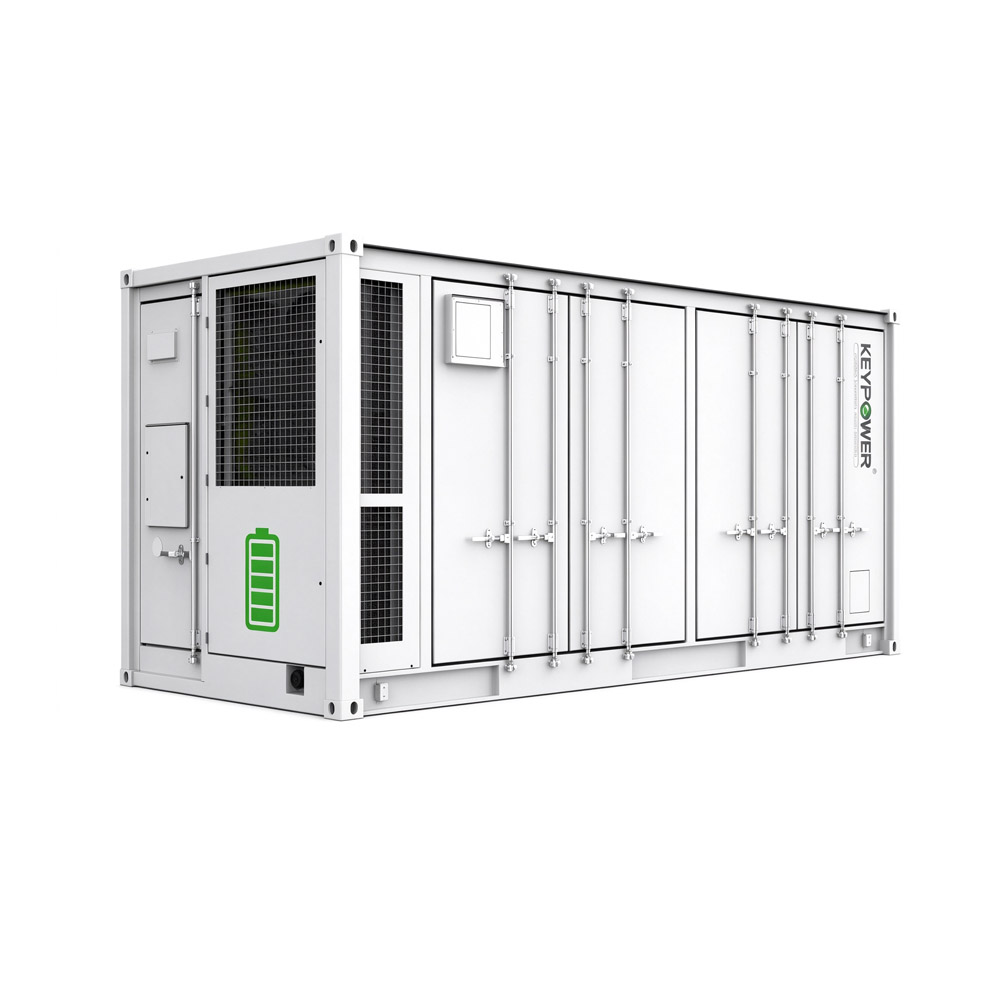

Geral Eficiência de ida e volta máx. 89% Vida útil do ciclo ≥8.000 ciclos Comunicação Modbus TCP/IP Sistema de supressão de incêndio Sistema de aerossol + sistema de pulverização de água Classificação de proteção IP55 Resfriamento Resfriamento líquido + resfriamento por ar forçado Temperatura de operação -25℃~55℃ (Redução de potência após 45℃) Classificação atmosférica C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Ruído ≤80 dB Altitude 3000m (Redução de potência acima de 2000m) Dimensões (L×P×A) 6.058 x 2.438 x 2.591 mm Peso 28t Segurança / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Código de rede EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Lado CA   Potência de saída nominal 1000 kW Tensão CA nominal 400 V Faixa de tensão CA ±15% Tipo de rede 3W+N+PE Frequência nominal 50 Hz / 60 Hz Fator de potência 0.99 / -1 ~ +1 THDi ≤3% Relação CC Lado CC   Tipo de célula LFP / 314 Ah Configuração do pacote 48.2 kWh / 1P48S Configuração do sistema 2170 kWh / 9P240S Tensão nominal CC 768 V Faixa de tensão CC 672 ~ 864 V Taxa máx. de carga/descarga 0.5P Profundidade máx. de descarga 100% (25 ± 2 ℃) ​

Geral Eficiência ≥90% Taxa de Carga/Descarga 0.5P Máx. DoD 95% (25±2℃) Vida Útil em Ciclos ≥8000 Ciclos Grau de Proteção IP55 Resfriamento Resfriamento por Ar Forçado Temperatura de Operação -25~55℃ Umidade 0~95%UR, sem condensação Altitude ≤2000m (redução de potência acima de 2.000m) Dimensões (L×P×A) 8000 x 1200 x 2100 mm Peso 1.2t Segurança / EMC Aerossol Conectividade Ethernet/RS485 Conformidade UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Código de Rede G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Saída CA   Potência Nominal 30 kW                         40 kW                         50 kW Potência Máx. 30 kVA                        40 kVA                        50 kVA Tensão Nominal 400Vac / 3P+N+PE Frequência Nominal 50Hz / 60Hz THDi Razão CC Fator de potência 0,8 adiantado ~ 0,8 atrasado Entrada FV   Potência de entrada recomendada máx. 60 kW                          80 kW                          100 kW            Tensão FV 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Corrente de entrada MÁX. 40A×3                          40A×4                          40A×4     Entrada da bateria   Tipo de célula LFP / 314 Ah Sistema de bateria 1P120S Energia nominal 120,58 kWh Tensão nominal 384 V Faixa de tensão 336 ~ 432 V ​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-YC63P   Potência Principal (kW/kVA): 50/62,5   Potência em Standby (kW/kVA): 55/69   Consumo de combustível a 100% (L/H): 17     MOTOR:   Alimentado por: YUCHAI   Modelo do motor: YC4D90-D34     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-YC313P   Potência principal (kW/kVA): 250/312.5   Potência de emergência (kW/kVA): 275/344   Consumo de combustível a 100% (L/H): 68.3     MOTOR：   Alimentado por: YUCHAI   Modelo do motor: YC6MK420-D30   ALTERNADOR：   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50HZ   Modelo: KP-C40P   Potência principal (kW/kVA): 32/40   Potência de emergência (kW/kVA): 35.2/44   Consumo de combustível a 100% (L/H): 9.3     MOTOR:   Alimentado por:Cummins   Modelo do motor: 4BT3.9-G2     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-H800P   Potência Principal (kW/kVA): 640/800   Potência em Espera (kW/kVA): 704/880   Consumo de combustível a 100% (L/H): 171     MOTOR:   Alimentado por: Hyundai   Modelo do motor: DP222CBS     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-SN450P   Potência principal (kW/kVA): 360/450   Potência em espera (kW/kVA): 400/500   Consumo de combustível a 100% (L/H): 91.3     MOTOR:   Alimentado por:Scania   Modelo do motor: DC13 320A 02-63     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​
