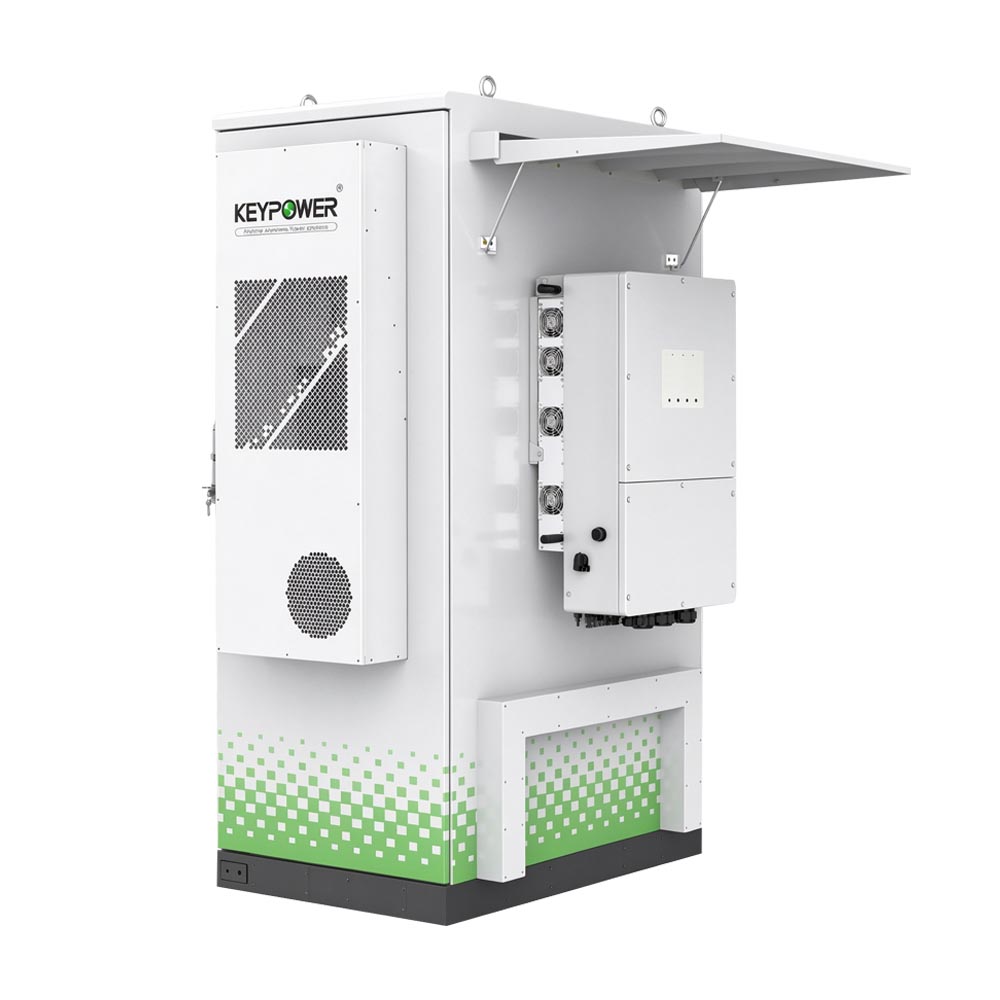

Gabinete híbrido com refrigeração a ar KPES-50/120A

Geral Eficiência de ida e volta máx. 89% Vida útil do ciclo ≥8.000 ciclos Comunicação Modbus TCP/IP Sistema de supressão de incêndio Aerossol Classificação de proteção IP55 Refrigeração Refrigeração líquida + refrigeração por ar forçado Temperatura de operação -25℃~55℃ (Redução de potência acima de 45℃) Classificação atmosférica C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Ruído ≤75 dB Altitude 3000m (Redução de potência acima de 2000m) Dimensões (L×P×A) 1.050 x 1.350 x 2.400 mm Peso 2.600 kg Segurança / EMC UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Código de rede EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Lado CA   Potência de saída nominal 125 kW Tensão CA nominal 400 V Faixa de tensão CA ±15% Tipo de rede 3W+N+PE Frequência nominal 50 Hz / 60 Hz Fator de potência 0.99 / -1 ~ +1 THDi ≤3% Razão CC Lado CC   Tipo de célula LFP / 314 Ah Configuração do pack 52.2 kWh / 1P52S Configuração do sistema 261 kWh / 1P260S Tensão CC nominal 832 V Faixa de tensão CC 728 ~ 936 V Taxa máx. de carga/descarga 0.5P Profundidade máx. de descarga 100% (25 ± 2 ℃) ​

Geral Eficiência de ida e volta máx. 89% Vida útil do ciclo ≥8.000 ciclos Comunicação Modbus TCP/IP Sistema de supressão de incêndio Sistema de aerossol + sistema de pulverização de água Classificação de proteção IP55 Resfriamento Resfriamento líquido + resfriamento por ar forçado Temperatura de operação -25℃~55℃ (Redução de potência após 45℃) Classificação atmosférica C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Ruído ≤80 dB Altitude 3000m (Redução de potência acima de 2000m) Dimensões (L×P×A) 6.058 x 2.438 x 2.591 mm Peso 28t Segurança / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Código de rede EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Lado CA   Potência de saída nominal 1000 kW Tensão CA nominal 400 V Faixa de tensão CA ±15% Tipo de rede 3W+N+PE Frequência nominal 50 Hz / 60 Hz Fator de potência 0.99 / -1 ~ +1 THDi ≤3% Relação CC Lado CC   Tipo de célula LFP / 314 Ah Configuração do pacote 48.2 kWh / 1P48S Configuração do sistema 2170 kWh / 9P240S Tensão nominal CC 768 V Faixa de tensão CC 672 ~ 864 V Taxa máx. de carga/descarga 0.5P Profundidade máx. de descarga 100% (25 ± 2 ℃) ​

Item Tipo de célula LFP 314 Ah Configuração do pack 104,5 kWh / 1P104S Configuração do sistema 5,015 MWh / 12P416S Tensão CC nominal 1331,2 V Faixa de tensão CC 1165 ~ 1498 V Taxa máx. de carga/descarga 0,5P Profundidade máx. de descarga 100% 25 ±2 ℃ Vida útil em ciclos ≥8.000 ciclos Sistema de supressão de incêndio Sistema de aerossol + sistema de aspersão de água Grau de proteção IP55 Resfriamento Resfriamento líquido + resfriamento por ar forçado Temperatura de operação -25℃~55℃ (redução de potência acima de 45℃) Grau de anticorrosão C4 (C5 opcional) Umidade 0~95% UR (sem condensação) Altitude 3000 m Dimensões (L×P×A) 6.058×2.438×2.896 mm Peso 41,8 t Segurança/EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 60Hz   Modelo: KPX-W3200P   Potência principal (kW/kVA): 2560/3200   Potência em espera (kW/kVA): 2800/3500   Consumo de combustível a 100% (L/H):669.5     MOTOR:   Alimentado por: Weichai   Modelo do motor: 16M55D3150E311     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Grau de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 60Hz   Modelo: KPX-YC375P   Potência principal (kW/kVA): 300/375   Potência em standby (kW/kVA): 330/412,5   Consumo de combustível a 100% (L/H): 84,7     MOTOR:   Alimentado por:YUCHAI   Modelo do motor:YC6MK500-D32   ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Grau de proteção: IP23​

Marca do motor: CAMC Modelo do motor: HMT13F.408 30 Tensão: 400V Corrente nominal: 451.1A Frequência: 50Hz Classificação de potência principal: 250kW Classificação de potência contínua: 220kW Tipo de combustível: Gás natural padrão (CH4 ≥95%) Faixa de pressão do combustível (alimentação do motor): 1-5 kPa Faixa de pressão do combustível (alimentação do trem de gás): Consumo de gás (potência principal): >80 m³/h Modelo do grupo gerador: KPG-H313P Dimensões do grupo gerador: 4200×1330×1980 mm Peso do grupo gerador: 3100 kg​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 50Hz   Modelo: KP-C275P   Potência principal (kW/kVA): 220/275   Potência de emergência (kW/kVA): 250/313   Consumo de combustível a 100% (L/H): 58     MOTOR:   Alimentado por:Cummins   Modelo do motor: 6LTAA9.5-G3     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​

ESPECIFICAÇÕES DO GRUPO GERADOR   Frequência: 60Hz   Modelo: KPX-C400P   Potência principal (kW/kVA):320/400   Potência de emergência (kW/kVA): 352/440   Consumo de combustível a 100% (L/H):93     MOTOR:   Alimentado por:Cummins   Modelo do motor: QSNT-G3     ALTERNADOR:   Tipo de excitador: Sem escovas, autoexcitado   Classe de isolamento: H   Classe de proteção: IP23​
